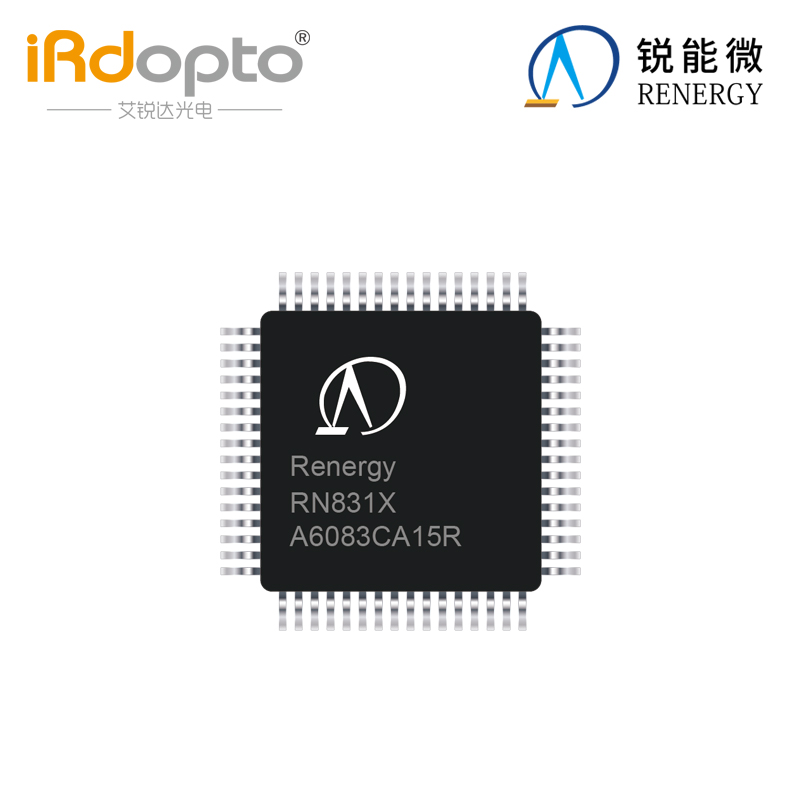

RN831X是一款低功耗、高性能、高集成度、高可靠的三相MCU芯片，该产品内嵌32位ARM Cortex-M0核，能够满足三相智能表计目前及将来持续增长的功能、性能要求。

基本特点

◆ 高集成：集成32bit ARM Cortex-M0、硬件温补RTC、 LCD控制器、EEPROM;

◆ 宽电压：CPU小系统可运行的典型电压范围为2.2V~5.5V;

◆ GPIO支持与不同工作电压器件的对接。

◆ 高性能：CPU典型工作

◆ 频率为7.3728MHz(最高可达29.4912MHz);

◆ 低功耗：三相智能表计应用时典型功耗约为2mA;

◆ 系统工作在32Khz下功耗约为18μA;

◆  睡眠模式下芯片整体功耗约为10μA。

◆ 高精度：RTC在-25℃ ~70℃内秒脉冲误差小于±5ppm，最小校正刻度为0.068ppm;

◆ 封装形式：LQFP128

处理器相关

◆ ARM Cortex-M0内核;

◆ 最高运行频率可达29.4812Mhz，三相智能表计应用推荐采用7.3728Mhz;

◆ 最大支持224Kbytes FLASH存储器，擦写次数10万次，数据保持时间大于20年;

◆ 最大支持16Kbytes SRAM;

◆ 最大支持16KbytesEEPROM，擦写次数100万次，支持byte操作，数据保持时间大于20年;

◆ 单cycle乘法器(32bit*32bit)

◆ CM0内嵌系统定时器;

◆ 2个DMA控制器;

◆ 支持外部中断等多种唤醒方式;

◆ 提供完善的集成开发软硬件环境。

RTC

◆ 硬件自动温补，满足国家标准的精度和功耗要求;

◆ 温度传感器：提供准确的温度值，-25℃～70℃范围内测温精度为±1℃;

◆ 功耗优于2μA;

LCD

◆ 支持4*36、6*34、8*32;

◆ 支持DMA自动轮显，不需要启动CPU;

◆ Charge pump提供LCD电压，支持宽电压、全温度范围清晰显示;

◆ 自动轮显功耗优于20μA。

其他外设

◆ 高速GPIO，支持与不同电压外设器件的接口;

◆ 10bit ADC：温度传感器/电池电压检测/通用ADC分时复用;

◆ 电压检测LVD：检测芯片电源电压;检测外部电压。

◆ 两个比较器CMP1和CMP2：检测外部电压，其中CMP2功耗低于1μA，支持停电下的低功耗电源监测。

◆ 定时器：2个32bit扩展定时器，2个RTC定时器，1个CM0内嵌系统定时器;

◆ UART：最多6个，支持自动波特率，支持红外调制，支持UART唤醒;

◆ 7816口：2个

◆ I2C：1个

◆ SPI：1个

◆ 看门狗：硬件看门狗;

◆ 按键中断：8个，管脚复用;

◆ 外部中断：8个，管脚复用;

加密

◆ 硬件真随机数产生器，符合美国NIST的FIPS 140-2标准;

◆ AES128/192/256硬件加密，符合FIPS197标准，支持EBC/CBC/CTR/GCM/GMAC模式;

◆ ECC192硬件加速器;

◆ 加密说明文档见锐能微应用笔记。

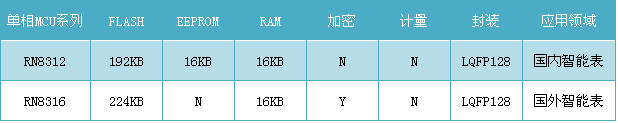

◆ RN831x型号划分
