基于RN8213的单相智能电表设计方案

作者：艾锐达光电时间：2014.12.12 浏览：-

智能电表作为智能电网的重要组成部分，其技术标准也在不断地发展之中，使得相应的芯片技术也在日益提高。以市场需求量最大的单相智能电能表为例，其技术发展主要表现在以下几个方面：

计量准确度要求越来越高，电流范围越来越宽，从之前的5(20)A到现在的5(60)A，再到1(100)A，早期的计量芯片已无法满足当前电能表设计的要求，高精度、宽量程的计量芯片被广泛应用。

数据和事件处理要求越来越多，使得MCU的运算能力和程序容量不断提高，传统的8-bit MCU会逐渐被32-bit MCU所取代。

智能电能表作为智能电网的最终节点，其数据通信要求越来越强，对外的通信方式有RS485、PLC、红外，并且要求各通信接口相互独立并能同时运行;这要求用于电能表设计的MCU具有丰富的硬件通信接口。

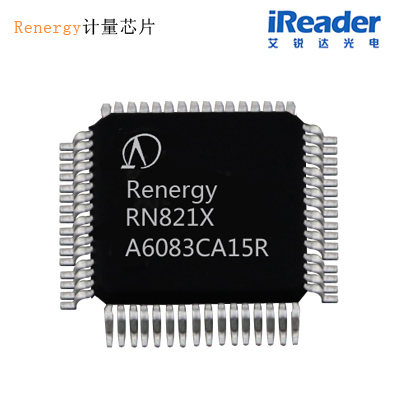

锐能微的RN8213就是顺应智能电表的这种发展趋势，在业界推出的一款集成硬件高精度宽量程计量SOC，ARM 32位 Cortex M0 高性能低功耗MCU内核，LCD驱动和带温度补偿功能的高精度实时时钟(RTC)于一体真正意义上的系统级芯片(SoC)。在计量动态范围5000:1 内，有功电能准确度优于 0.1%，无功电能准确度优于0.2%.

小结

RN8213将计量模拟前端、微处理器、实时时钟和LCD驱动集成到单一芯片中，是真正意义上的单相智能电能表SoC芯片。采用8213设计的电能表，其外围器件和电路都变得简单明了。可实现1(100)A的单相电能表设计，从而让电能表生产厂家采用同一设计涵盖不同量程的电能表需求，减少产品开发投入，降低元器件和库存管理成本。
